วิธีการติดตั้ง Step M201 : Motion Sensor

Posted by:

ขั้นตอนการต่อใช้งานอุปกรณ์ M201 Motion Switch

อุปกรณ์ที่ให้มากับกล่องผลิตภัณฑ์สวิทช์ตรวจจับความเคลื่อนไหว ได้แก่

  1. M201 Motion Sensor / สวิทช์ตรวจจับความเคลื่อนไหว 1 ชิ้น
  2. Wire nut 3 ชิ้น
วิธีการติดตั้ง motion sensor

ในกล่องประกอบด้วยสวิทช์ motion sensor และ wire nut

ลักษณะการยึดกับเพดานหรือผนัง

ในกรณีที่ยึดตัวเซนเซอร์กับฝ้า สามารถจัดสายให้ทะลุออกทางด้านหลังของตัวยึดได้ตามรูป ในการติดตั้ง  ทำได้ดังนี้

  1. ดึงสายลงมาจากฝ้าเพดาน ร้อยผ่านรูตรงกลางของฐานยึด M201
  2. ทำการต่อสายให้เรียบร้อย หลังจากนั้นค่อยดันสายทั้งหมดกลับเข้าไปใต้ฝ้า
  3. ยึดฐานของ สวิทช์ M201 เข้ากับฝ้า
  4. จึงล๊อค สวิทช์ M201 เข้ากับฐานยึด

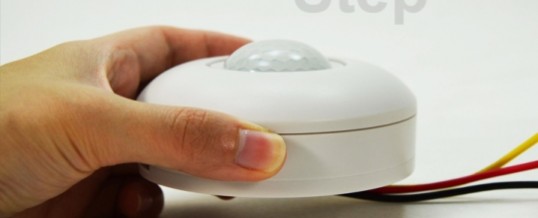

การติดตั้ง motion sensor

สายไฟจะออกมาจากด้านหลังของตัวเซนเซอร์

การติดตั้งสวิทช์กับผนัง

การติดตั้งสวิทช์ตรวจจับความเคลื่อนไหวบนเพดานฝ้า

ในกรณีที่ยึดตัวสวิทช์เซนเซอร์กับผนังทึบ สามารถจัดสายให้ออกมาด้านข้างของตัวยึด เพื่อต่อสายเข้ากับหลอดไฟ หรือต่อเข้ากลับกล่องสายไฟ ได้ตามรูปด้านล่าง

การจัดสายไฟออกจากmotion sensor

การจัดสายไฟติดตั้งผนังทึบ

การต่อปลายสายไฟของสวิทช์ M201

การเข้าสายไฟ สามารถใช้ได้ทั้ง wire nut ที่มีมาให้กับกล่อง หรือ จะใช้ลูกเต๋าต่อสาย (ตามรูปด้านขวา) ก็ได้

  1. จับปลายสายที่ต้องการต่อกันไฟไขว้กันไว้
  2. ใช้คีมดัด ไขว้ปลายสายไฟเข้าด้วยกันให้แน่น
  3. นำ wire nut สวมเข้ากับสายไฟที่ไขว้กันแล้ว หมุน wire nut เข้ากับสายไฟตามเข็มนาฬิกาจนแน่น
  4. เพื่อความแน่นหนาของการต่อสายไฟ แนะนำให้ใช้เทบพันสายไฟพันที่ wire nut กับสายไฟอีกครั้งเพื่อป้องกันการหลุดออก
    อุปกรณ์ step motion sensor (wire nut)

    wire nut และลูกเต๋าต่อสาย

    การต่อ wire nut

    การต่อพันสายไฟด้วย wire nut

ขั้นตอนการติดตั้งสวิทช์ M201 และการปรับตั้ง

  1. ปิดสวิทช์หลักที่จ่ายไฟให้กับบริเวณที่จะติดตั้ง M201 ลงก่อน (Main breaker)  รวมถึงปิดสวิทช์ย่อย (ตัวที่จ่ายไฟเข้า M201) หลังจากนั้นใช้ไขควงวัดไฟตรวจสอบสายไฟทุกเส้นว่าไม่มีไฟฟ้าจ่ายในสายแล้ว *เพื่อความปลอดภัยในการติดตั้ง
  2. ดูวงจรข้างกล่อง (หรือตรงสติกเกอร์ฟลอยบนตัวอุปกรณ์) ประกอบการติดตั้ง
  3. นำสาย Neutral ของสวิทช์ไฟ หลอดไฟ (หรือโหลดที่ต้องการนำไปควบคุม) และ M201 มาต่อเข้าด้วยกัน ตามรูป Neutral ทั้งหมดจะเป็นสายไฟสีดำ
Step motion sensor

การต่อสาย Neutral

4. นำสาย Line ของสวิทช์ M201 และสวิทช์เปิดปิดไฟมาต่อเข้าด้วยกัน ตามรูป Line ใช้สายสีแดง

Step motion sensor

นำสาย Line ของ M201 และสวิทช์ไฟมาต่อเข้าด้วยกัน ตามรูป Line ใช้สายสีแดง

5. นำสาย Line ของหลอดไฟ (หรือโหลดที่ต้องการนำไปควบคุม) ในภาพคือสายสีขาว ต่อเข้ากับสาย Load ของ M201 ซึ่งในภาพคือสายสีเหลือง

การติดตั้ง Step motion sensor

นำสาย Line ของหลอดไฟ (หรือโหลดที่ต้องการนำไปควบคุม) ในภาพคือสายสีขาว ต่อเข้ากับสาย Load ของ M201 ซึ่งในภาพคือสายสีเหลือง

6. ตรวจสอบให้แน่ใจว่าได้ต่อสายทุกเส้นครบถ้วนถูกต้องแล้ว หลังจากนั้นทดสอบวงจรโดยต่อสวิทช์หลักของระบบ และเปิดสวิทช์ที่ควบคุม M201

ติดตั้ง Step motion sensor

ตรวจสอบให้แน่ใจว่าได้ต่อสายทุกเส้นครบถ้วนถูกต้องแล้ว หลังจากนั้นทดสอบวงจรโดยต่อสวิทช์หลักของระบบ และเปิดสวิทช์ที่ควบคุม M201

7. M201 มีฟังก์ชั่นของ Photo Switch และสามารถตั้งเวลาหน่วงหลังจาก M201 ทำงานได้ โดยค่าความไวแสง และเวลาหน่วงของ M201 ที่ปรับตั้งมาจากโรงงาน คือ

ความไวแสง – สว่างที่สุด (M201 จะทำงานแม้ว่าสภาพแวดล้อมโดยรอบมีแสงสว่างมาก)

เวลาหน่วง – สั้นที่สุด (หน่วงเวลาหลังจาก M201 ทำงานเพียง 30 วินาที)

สวิทช์ Step motion sensor

ส่วนปรับตั้งเวลาหน่วงและความไวแสง

ผู้ใช้สามารถปรับตั้งระดับแสงที่ต้องการให้สวิทช์ M201 ทำงาน ได้ดังนี้

ความไวแสง

หมุนไปทางเครื่องหมายลบ – เป็นการปรับตั้งให้สวิทช์ M201 ตรวจจับความเคลื่อนไหวเมื่อบริเวณโดยรอบมีแสงสว่างน้อย

หมุนไปทางเครื่องหมายบวก + เป็นการปรับตั้งให้สวิทช์ M201 ตรวจจับความเคลื่อนไหวเมื่อบริเวณโดยรอบมีแสงสว่างมาก



เวลาหน่วง

หมุนไปทางเครื่องหมายลบจนสุด – เวลาหน่วงการทำงานเป็น 30 วินาที

หมุนไปทางเครื่องหมายบวกจนสุด + เวลาหน่วงการทำงานเป็น 300 วินาที (5 นาที)



ข้อควรระวัง : ควรหมุนปุ่มปรับตั้งอย่างเบามือ เนื่องจากการหมุนแรงเกินอาจะทำให้ปุ่มปรับตั้งเสียได้





อ่านแล้วอย่าลืมให้คะแนนบทความของเรานะคะ 😀

ขอบคุณค่ะ

Step admin team
